STM32 HAL库 裸机移植STemwin[转]
一、准备工作
1、STM32CubeMx 我使用的是4.25版本的，软件还没装上的自己去下载安装就可以了
2、下载F103最新的固件库，新建工程的时候，会自动提示让你下载的，不用另行下载

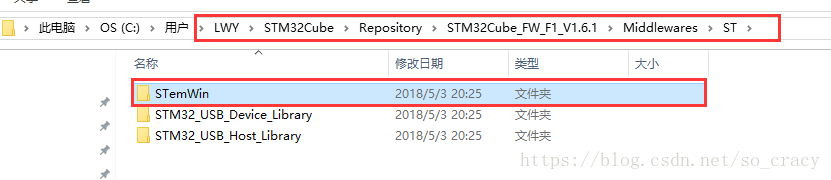

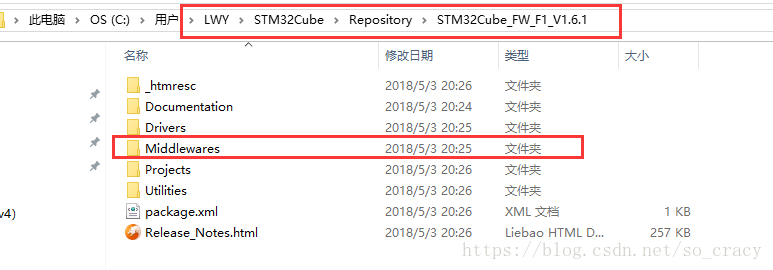

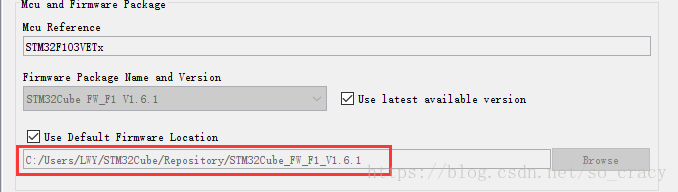

下载保存的地方可以在软件的project -> setting 页面的最底下看到
3、TFT屏幕，了解清楚平模的驱动IC型号（后面会用到），同时准备好此屏幕的驱动。注意这里只说明支持FSMC驱动的LCD屏幕(数据输出最少16个），为避免其它错误操作，应先确保驱动文件和屏幕都是好的，比如先跑个例程之类的。
4、编译环境Keil uVision5
二、添加文件

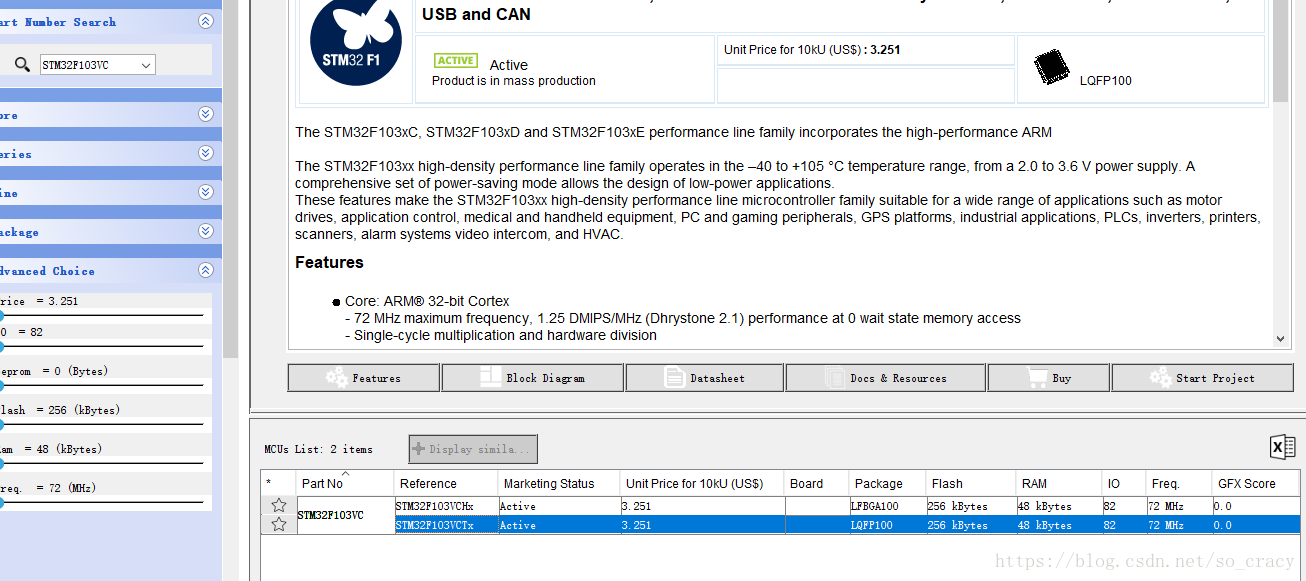

1、新建工程，我这里是F103VET6的芯片

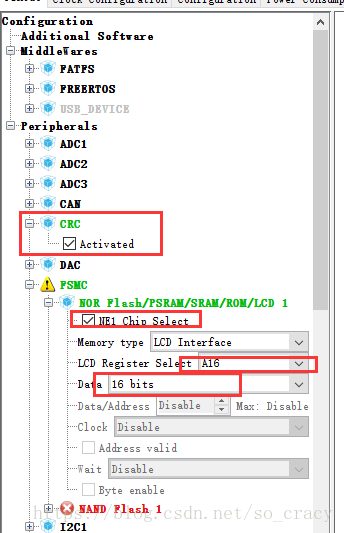

2、配置FSMC，这里只有NE1可以选，那就选NE1了，不同的选择，会导致不同的代码，后面再说，这里先选上NE1
，寄存器的选择就选A16，也可以选其它，同样，不同的选择，会导致不同的代码，后面再说。注意数据选16位（这里只讲16位，8位的其实一样）。
注意一定要选上CRC校验，这里是ST的一个保护机制，没什么卵用，强制要求的，选上就是了。
屏幕一般都是由22个引脚来控制的，其中16个引脚是数据，6个是控制，对应关系：
FSMC_NOE LCD_RD 读 FSMC_NWE LCD_WR 写 FSMC_NEx LCD_CS 片选 FSMC_Ax LCD_RS 寄存器选择，注意不是复位 FSMC_D00~D15 对应 LCD_D0~D15 数据引脚
到这里，已经配置了LCD屏幕的20个引脚了，（16个数据引脚，4个控制引脚），还需要在配置LCD的RST和BK引脚，也就是复位和背光灯引脚，没有的话可以不配置，我这里有，配置为输出即可（默认推挽输出）

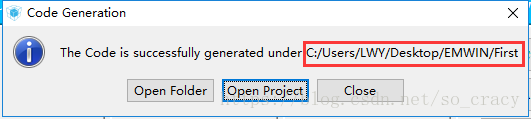

至此，引脚配置完。把时钟配置一下，就可以生成了。
3、把STemwin复制到工程文件
把整个STemwin复制到工程文件里面，要把SemWin文件夹改个名称，否则的话，在重新生成代码的时候，改文件夹可能会被删除

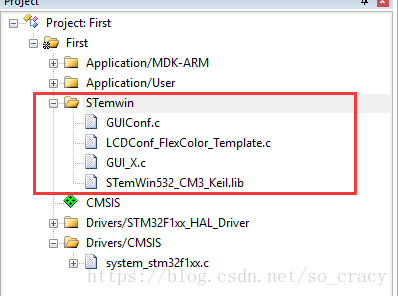

再工程新建一个分组STemwin，把这几个文件添加到工程:
GUI_X.C：\OS 文件夹
GUIConf.c，LCDConf_FlexColor_Template.c：\Config 文件夹
STemWin522_CM3_Keil.lib ：\Lib 文件夹

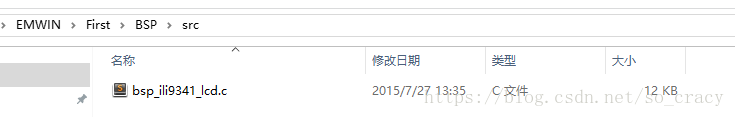

把LCD驱动文件也放到工程里面，注意驱动文件的名称不能为lcd.c、lcd.h，因为emwin里有一个文件也叫lcd.c，改一下名称就好，我这里改为：
其中，ili9341是我屏幕的驱动IC，再次提醒，记住这个IC芯片的型号，把相应的头文件也加进去(个人习惯把头文件和源文件分开两个文件夹存放)

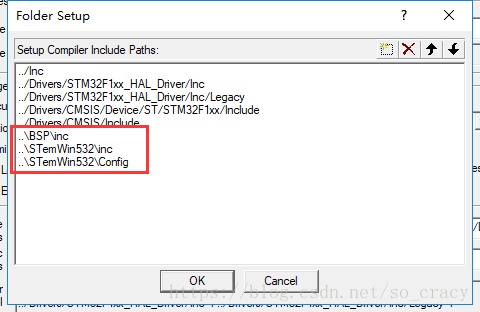

添加到工程里面，把相应的头文件路径加进去：
然后编译一下：

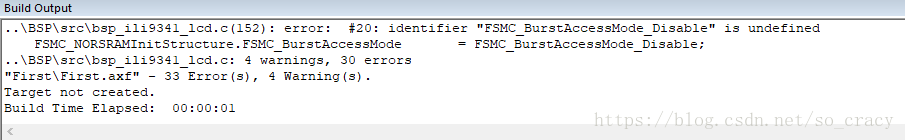

一堆错误（错误数量跟LCD的驱动文件有关），前面的都是一些体力活，真正要改代码的工作终于开始了。
三、修改代码
1、GUI_X.c

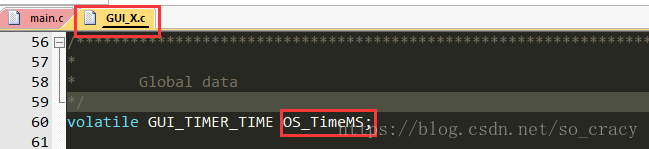

这里只需要修改一个代码，源码里面由这么一个变量：volatile GUI_TIMER_TIME OS_TimeMS;

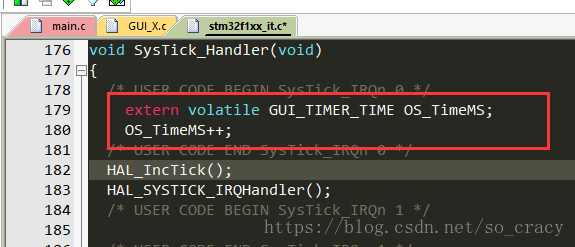

这是整个emwin的心跳，必须要让它跳起来(我是直接把它放到了系统时钟里面，由兴趣的朋友可以放在定时器里面,注意是1ms的心跳)：
这里系统会报错，提示GUI_TIMER_TIME这个数据类型未定义，很简单，在文件里加上 #include “GUI.h”就可以了
2、GUIConf.c

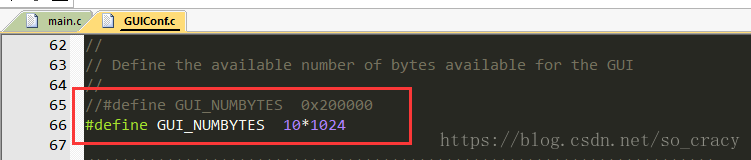

只需要把这个数据改小一点就可以了，我这里改成10*1024，也就是10K字节，具体看芯片的内存空间大小，大点小点都无所谓。
3、LCDConf_FlexColor_Template.c
先把LCD驱动头文件加进来：#include "bsp_ili9341_lcd.h"

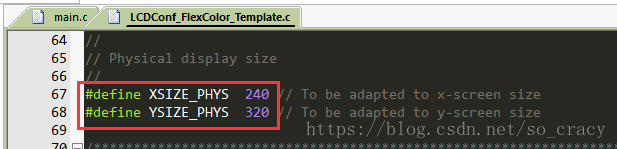

屏幕分辨率，按实际屏幕分辨率大小修改就可以了
然后要修改这4个函数：
static void LcdWriteReg(U16 Data) ； static void LcdWriteData(U16 Data)； static void LcdWriteDataMultiple(U16 * pData, int NumItems)； static void LcdReadDataMultiple(U16 * pData, int NumItems)；

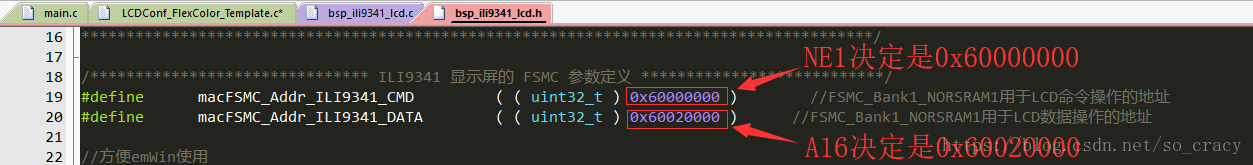

这时候需要回去看我们LCD的驱动代码了，先看头文件bsp_ili9341_lcd.h，找到类似下面定义的东西：
#define macFSMC_Addr_ILI9341_CMD ( ( uint32_t ) 0x60000000 ) //FSMC_Bank1_NORSRAM1用于LCD命令操作的地址 #define macFSMC_Addr_ILI9341_DATA ( ( uint32_t ) 0x60020000 ) //FSMC_Bank1_NORSRAM1用于LCD数据操作的地址
为何是0x60000000?这又牵连到了一开始我们配置的FSCM了,具体可以查看FSMC的相关时序，我们的LCD驱动协议，实际上跟FSMC是一毛一样的。这里只介绍怎么决定这个值就好：
NE1 0x600000000
NE2 0x640000000
NE3 0x680000000
NE4 0x6C0000000
然后0x60020000的决定方式：
0x600000000 | ( 0x1<<( 16 + 1 ) ) = 0x60020000；
其中的16就是A16，如果是A17，那就是17+1，结果为0x60040000
现在只要记住，写LCD命令是小的数值，写LCD数据是大的数值就好了。

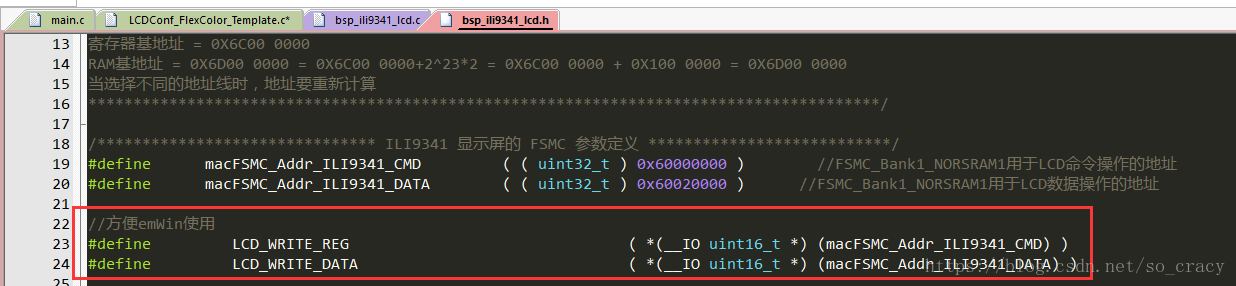

然后定义两个宏定义：
#define LCD_WRITE_REG( *(__IO uint16_t *) (macFSMC_Addr_ILI9341_CMD) ) #define LCD_WRITE_DATA( *(__IO uint16_t *) (macFSMC_Addr_ILI9341_DATA) )
然后，写上代码：
static void LcdWriteReg(U16 Data) {
// ... TBD by user
LCD_WRITE_REG = Data;
}
static void LcdWriteData(U16 Data) {
// ... TBD by user
LCD_WRITE_DATA = Data;
}
static void LcdWriteDataMultiple(U16 * pData, int NumItems) {
while (NumItems--) {
// ... TBD by user
LCD_WRITE_DATA = *pData++;
}
}
static void LcdReadDataMultiple(U16 * pData, int NumItems) {
while (NumItems--) {
// ... TBD by user
*pData++ = LCD_WRITE_DATA;
}
}在LCD_X_Config函数里面，加入一行代码
Config.NumDummyReads = 2;
表示第二个数据才是真实数据（不理解的话就先记住，以后慢慢会清楚）

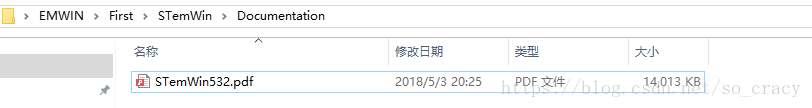

第二个红框的就是由驱动芯片决定的，打开这个文档：

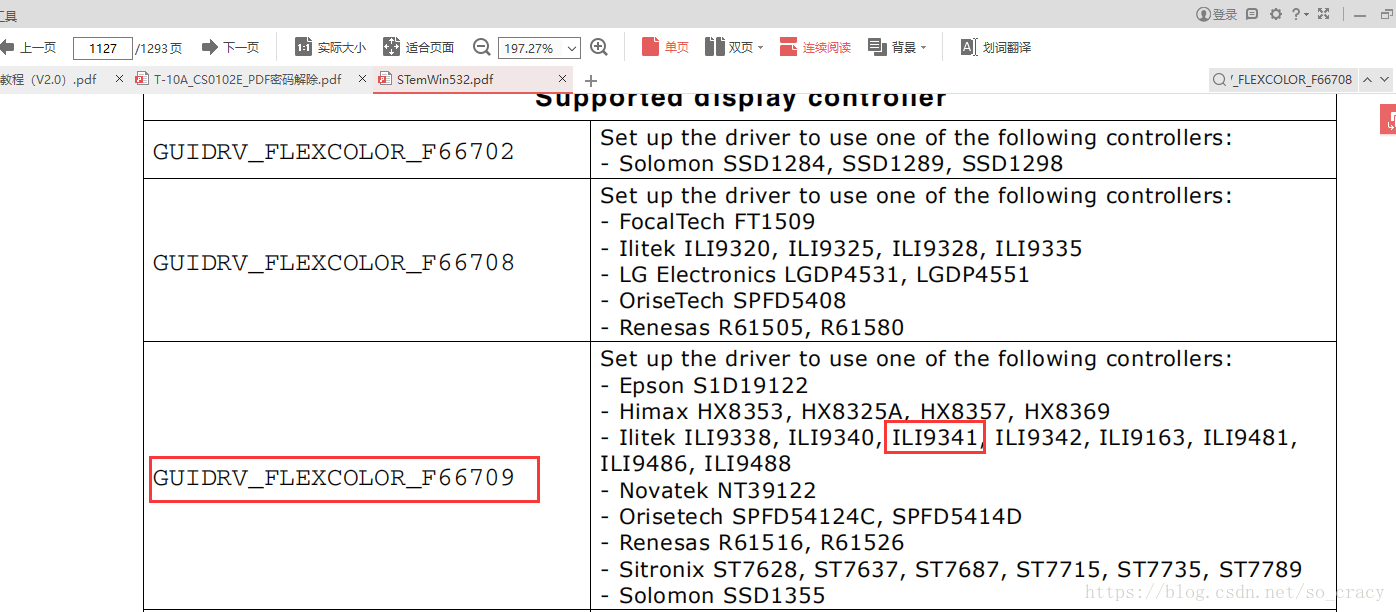

在1127页左右，找到你对应的芯片驱动IC，然后决定红框中的值取什么：
我这里是ili9341,所以要改成GUIDRV_FLEXCOLOR_F66709

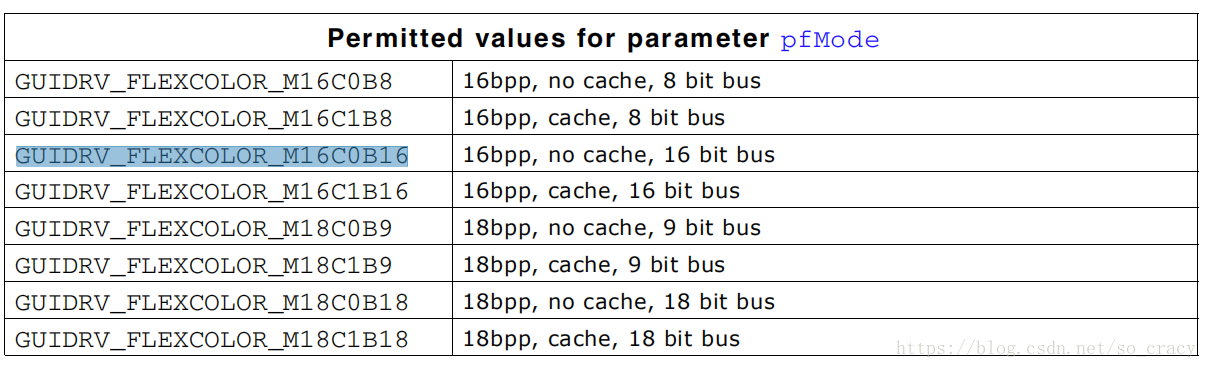

GUIDRV_FLEXCOLOR_M16C0B16的意思页可以在文档中找到：

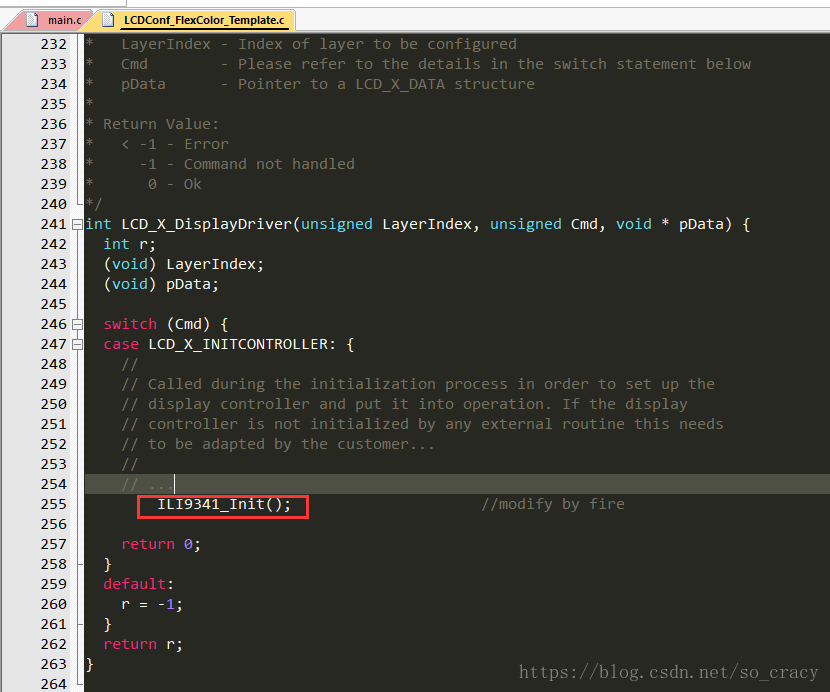

然后，把驱动文件的初始化函数放在这里：
剩下的，就是把LCD的驱动代码修改为HAL库的了，没什么难度，自行修改吧，注意要细心点。
至此，移植代码做完了，写个测试代码

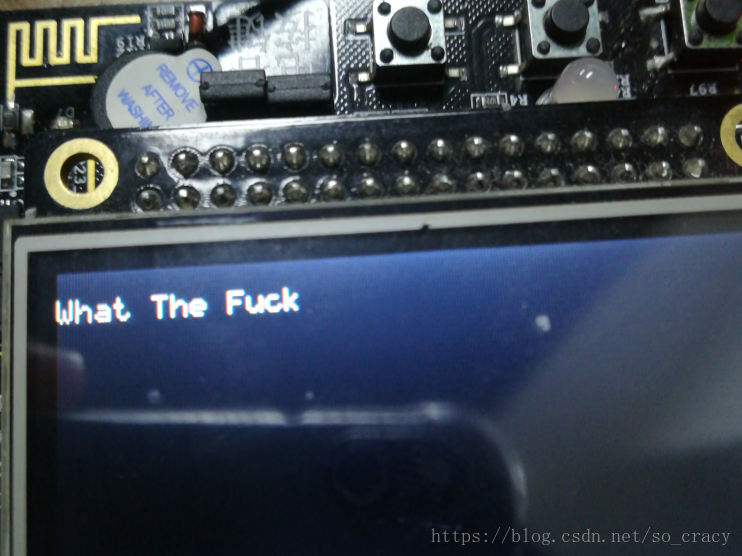

四、测试代码
先加入头文件 #include "GUI.h"和lcd驱动#include "bsp_ili9341_lcd.h"

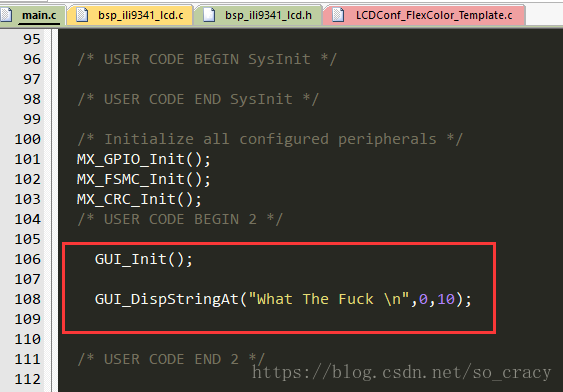

写入代码：
